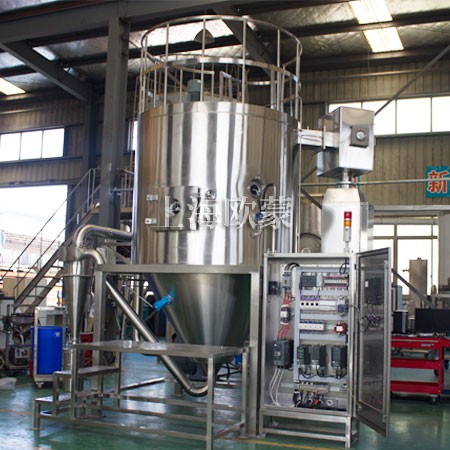

離心式噴霧造粒干燥機陶瓷材料離心噴霧造粒機

所屬分類：噴霧造粒干燥機

在線咨詢

產品系列

查找您想要的產品系列

產品屬性

產品詳情

本機組工作過程為料液通過進料泵輸入霧化器，噴出霧狀液滴然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置

本機型主要用于精密陶瓷、新金屬材料、無機藥品等的造粒。

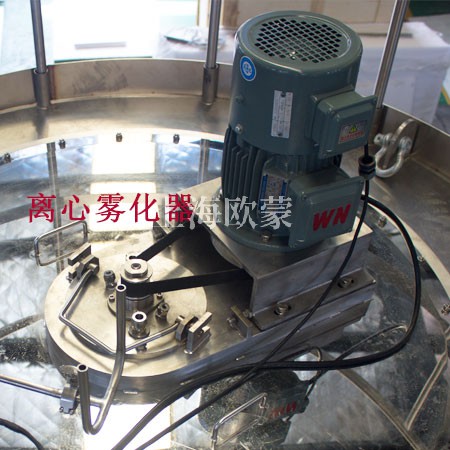

1. 在霧化器上配備了M型霧化盤

1) 可生產具有良好流動性的球狀粉體

2) 可生產粒度分布均勻的造粒產品

3) 可減少飛行線上的粘壁量

4) 可調整平均粒徑

2. 高回收率采用低帽方式，提高造粒產品的回收率。

3. 防止產品交叉污染裝有高溫高效過濾器

4. 干燥室內可進行正壓運行

5. 熱風室可拆卸清洗

6. 干燥室的轉角部分均加工成R型

7. 裝有折疊式或袋式過濾器，可提高細粉的回收率，尾氣清潔，防止公害

8. 操作簡單，運行可靠：

1) 熱風溫度可自動控制在設定值的±0.5%之內

2) 由于實現了小型化，占用空間少，運行操作簡便

3) 可在較大范圍內選擇運行條件

4) 可生產形貌良好的造粒產品

5) 可調整平均粒徑

6) 通過更換各種霧化盤可調整粒度分布及松裝密度

7) 具有可靠的再現性

離心噴霧造粒干燥機技術參數

項目/機型	OMLGZ-5	OMLGZ-10	OMLGZ-15	OMLGZ-30	OMLGZ-75	OMLGZ-100
用途	研究開發 少量處理微粒造粒	研究開發 少量生產樣品制取實用造粒	少量規模生產產品造粒	生產產品造粒	生產產品造粒	生產產品造粒
水分蒸發量	5kg/h	10kg/h	15kg/h	30kg/h	75kg/h	110kg/h
干燥室尺寸	Φ1200	Φ1600	Φ2000	Φ2500	Φ3000	Φ3500
干燥室附屬件	人孔、觀察窗、照明窗、產品回收料桶
霧化器霧化盤轉速	WRG -60 霧化盤直徑65mm 25,000rpm			WRG -80 霧化盤直徑85mm 13,000rpm		WRG -125 霧化盤直徑125mm 15,000rpm
產品回收方式	低帽式，塔底+旋風分離器2點回收
料液供給方式	蠕動泵及不銹鋼容器			軟管泵及不銹鋼容器
料液泵容量	10kg/h	20kg/h	30kg/h	60kg/h	150kg/h	220kg/h
加熱源	電加熱器/蒸汽				電加熱器/燃燒爐/蒸汽
加熱器容量	18kW	27kW	36kW	60kW	126kW / 100,000kcal/h	180kW / 150,000kcal/h
進風溫度	250℃
附屬器件	送風機、排風機、初效過濾器、熱風過濾器、旋風分離器、袋式過濾器、操作梯
電控系統	PLC+HMI
安全裝置	加熱器過熱防止裝置				加熱器過熱防止/熄火檢出裝置
電力	動力：380V/3相
設備容量	21kW	32kW	41kW	66kW	138kW / 15kW	201kW / 20kW
概略外形尺寸	W2.4L1.7H1.9	W2.7L1.8H2.4	W3.2L2.2H2.7	W3.7L3.4H4.9	W5.3L4.0H5.9	W6.2L4.5H8.0
概略安裝重量	860kg	1,400kg	1,600kg	2,000kg	3,400kg	4,900kg
選件	翻板蝶閥、振動篩、振打氣錘、除塵器
